Um die Routing Software zu benutzen, benötigen Sie einen Lizenzschlüssel. Dieser Schlüssel ist eine Zeichenkette, die Sie entweder bei der Lieferung des DSP-Frames auf der beigelegten Projekt-CD finden oder via E-Mail von DHD erhalten.
Die Lizenz gilt entweder für einen bestimmten RM4200D-DSP-Frame oder für einen bestimmten PC. Im ersten Fall können Sie mit verschiedenen PCs Verbindung zu dem lizensierten DSP-Frame aufnehmen. Im zweiten Fall können Sie die Software nur auf einem lizensierten PC verwenden, dann jedoch beliebige DSP-Frames damit ansteuern.
In jedem Fall ist der Lizenzschlüssel an die letzten drei Byte der MAC-Adresse des Ethernet-Chips des jeweiligen Gerätes gebunden.
![[Important]](../pics/important.gif) | Wichtig |
|---|---|
Wenn Sie einen Lizenzschlüssel für die Routing Software bei DHD anfordern, müssen Sie dazu die MAC-Adresse Ihres PCs oder des entsprechenden DSP-Frames mitteilen. | |
Mehr Informationen zum Eingeben des Lizenzschlüssels finden Sie weiter hinten in diesem Handbuch. (Siehe auch Enter license)
Wenn Sie einen Lizenzschlüssel für einen bestimmten DSP-Frame erwerben, so können Sie die Routing Software auf beliebig vielen PCs installieren. �Allerdings können diese PCs dann ausschließlich mit dem lizensierten DSP-Frame kommunizieren.
Sie können die drei letzten Byte der MAC-Adresse folgendermaßen ermitteln:
Starten Sie die Toolbox4-Software und öffnen Sie das Maintenance Fenster. Links im Devicebaum sehen Sie alle DSP-Frames, die der PC im Netzwerk finden kann. Für jedes Device steht ein sechsstelliger Code rechts neben dem Devicenamen und der Projekt-ID.

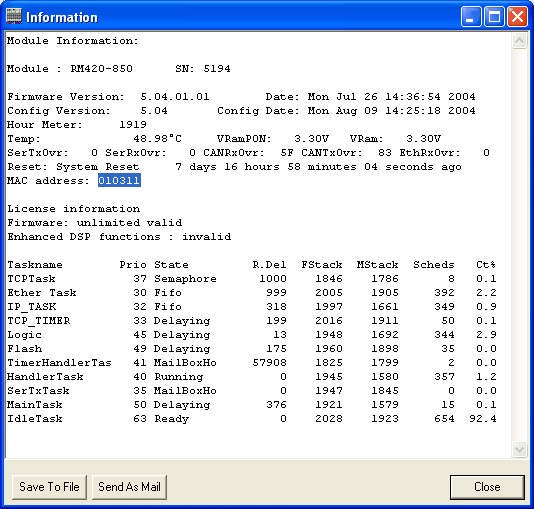

Weiterhin können Sie die drei Byte der MAC-Adresse auch ermitteln, wenn Sie sich die Informationen für das Logikcontrollermodul RM420-850 anzeigen lassen. Markieren Sie dazu das entsprechende Modul im Devicebaum und drücken Sie die Taste F11. Die ausführlichen Informationen werden angezeigt, die drei Byte der MAC-Adresse finden Sie in der Zeile MAC address.
| Wichtig |
|---|---|
Wenn Sie ein Logikcontrollermodul RM420-850 austauschen müssen, so hat das Ersatzteil eine andere MAC-Adresse. Das kann dazu führen, dass der Lizenzcode für die Software ungültig wird. In diesem Fall müssen Sie bei DHD einen neuen Lizenzcode anfordern. Geben Sie dabei bitte die letzten drei Byte der MAC-Adresse des neuen Logikcontrollers an. | |
Sie können die Routing Software alternativ auch für einen bestimmten PC lizensieren. Das ist zum Beispiel sinnvoll, wenn von einem bestimmten PC aus mehrere verschiedene RM4200D DSP-Frames überwacht werden sollen. Für das Anfordern der Lizenz benötigen Sie ebenfalls die MAC-Adresse Ihres PCs. Gehen Sie folgendermaßen vor, um unter Windows XP oder WIndows 2000 die MAC-Adresse zu ermitteln:
Klicken Sie auf den Eintrag Ausführen im Start-Menü von Windows.
Geben Sie im Eingabefeld den Befehl cmd ein und klicken Sie den Button . Es öffnet sich das Kommandozeilenfenster von Windows.
Geben Sie nun den Befehl ipconfig /all ein und drücken Sie die Entertaste.
Es wird die aktuelle Konfiguration der Netzwerkinterfaces ausgegeben. Suchen Sie den Eintrag Physikalische Adresse. Dahinter steht die MAC-Adresse im Format ab-cd-ef-gh-ij-kl. Notieren Sie sich diese Zeichenkette für das Anfordern des Lizenzcodes.
